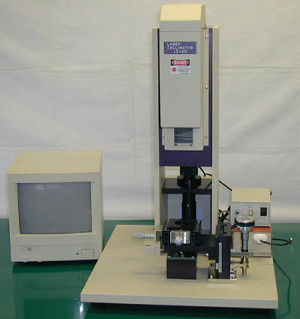

特徴
	�@操作性、段取り易さに優れ使いやすい �Aスポット像が見つけやすい（粗動用スクリーン付） �Bオートコリメーター機能付（正面にスクリーン） �C画像処理にも対応（品質向上）
用途
	組み上がりレンズ、組み込み作業時にレンズの中心部の状態を 観察するHe-Neレーザー(632.8mm)ビームをエキスパンダーで拡大し 被検レンズで結像させ顕微鏡系で拡大した形状をモニター上に映し アス、コマが少なくなる様に位置出しを行います。
仕様
	He-Neレーザー SOC製　GLG5230 1mW　(632.8nm)　　　電源：GLS5370 エキスパンダーレンズ ２５倍 対物レンズ １０倍　オリンパス製 接眼レンズ １０倍　オリンパス製 ＴＶカメラ 東芝テリー製　　CS8310B　　　　　(オプション品) モニター 東芝テリー製　　9型 9VM10A　　　(オプション品) ステージ部 Ｘ、Ｙ軸マイクロメーター1/100m/m目盛付 Ｚ軸直進マイクロメーター1/100m/m目盛付 粗動 目盛付　　　　　　　　　　　　　　　(オプション品) スクリーン 治具等取付の時、平行度確認可能 精度：内輪２分(片側１分)　外輪４分 寸　法 幅 ４００m/m x 奥行 ４５０m/m x 高さ ６３０m/m 重　量 約２５Kg(本体のみ)　　　レーザー電源、モニター等は別
オプション品
	・ＴＶカメラ 東芝テリー製　　CS8310B ・電源アダプタ(ＴＶカメラ用) 東芝テリー製　　CA150 ・モニター 東芝テリー製　　9型 9VM10A ・ステージ 　大きな画像　　　 取付穴位置 等の仕様(PDFファイル)

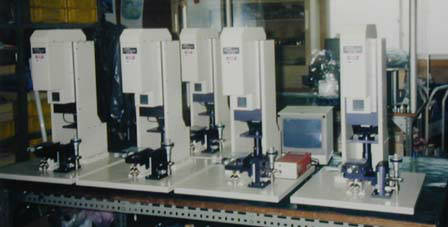

納入実績

---
