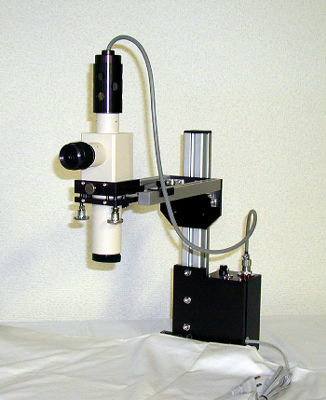

用途

1.枠入れされた単レンズ又は接合レンズの焦点位置出しに使用できます。
2.平行平面ガラスを使って金物等の平行度を簡単に計る事が出来ます。
3.光学部品の平行度、角度検査が出来ます。
4.テレビカメラ(CCDカメラ)を取り付けると目の負担が少なく、より効率が計れます。
5.コリメーター チルト機構付き

仕様

対物レンズ φ32(有効径)  焦点距離200m/m
接眼レンズ 10倍 視度調整付 f=25m/m
チャート 十字線 1/100m/m ネガタイプ
接眼側目盛板 1目盛1分 片側40分
光 源 6V 2A 12W
定格電圧 AC−100V
寸 法 幅 480m/m x 奥行 250m/m x 高さ 500m/m
重 量 約6kg

手順

1.本体に付いているACコードをAC100V用コンセントに差入れて下さい。
2.スイッチをONにします。 上方の金網の中のランプが点灯します。
3.架台に付いている円盤の上に、白い紙等を置いて接眼レンズを覗いて視度を合わせる。
   各々人によって違いますので目盛板の数字、目盛がはっきり見えるように合わせて下さい。
4.完了です。  後は作業目的にしたがって行って下さい。

オプション品

・カメラ取付治具
取付方法
部品

取付穴位置 等の仕様(PDFファイル)
・カメラレンズ
・TVカメラ 東芝テリー製  CS8310B
・電源アダプタ(TVカメラ用) 東芝テリー製  CA150
・モニター 東芝テリー製  9型 9VM10A

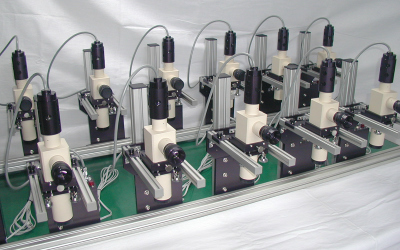

納入実績
