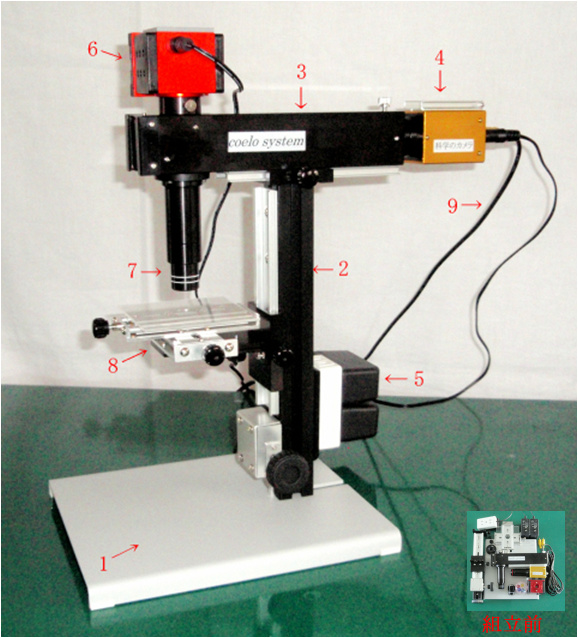

| １．架台部 |
２．支柱部 |
３．鏡筒部 |
| ４．カメラ部 |
５．電源部 |
６．光源部 |
| ７．レンズ類 |
８．ＸＹステージ |
９．ケーブル |
|
| |
| 特徴 |
| |
・本製品は自社開発しましたデジタル顕微鏡、マイクロスコープです。
・お客様ご自身で組み上げる事ができる組立式です。
・家庭用テレビに接続して観察できます。
・レンズの組み合わせで５０００倍(映像倍率)になります。
低倍率から高倍率までこの１台で観察する事ができます。
・LEDの落射照明、透過照明（ビー玉にて平行光線）機能
・カメラ用三脚に取り付けも可能（付属の12mmレンズで観察）
|
|
| |
| 使用範囲の例 （性能）
|
| |
| 水 |
雨の中のPM2.5、川、井戸、水たまり、水道水の検証 |
| 土 |
花壇、植木鉢、畑の微生物の観察 |
| 菌 |
魚・貝類の解凍汁、口内菌、入浴後の水の観察 |
| 理論 |
ブラウン運動(墨汁、牛乳、乳酸菌)、殺菌方法の確認 |
| 上記観察の為には種々の器具準備が必要になります。 |
|
| |
| 倍率の選定
|
| |
| 低倍 |
中倍 |
高倍 |
高倍 |
 |
 |
 |
 |
12mmレンズで拡大
1倍〜70倍 |
レンズを替えて
200倍 560倍 1200倍 |
落射照明
2000倍 5000倍 |
透過照明
2000倍 5000倍 |
|
| |
| 画像の例
|
| |
 |
 |
 |
 |
イメージファイバー断面
透過照明 １２００倍 |
CCD素子表面
落射照明 ２０００倍 |
墨汁のブラウン運動
透過照明 ５０００倍 |
CD盤トラック
落射照明 ５０００倍 |
|
| |
| 本機で観察した物の動画
|
| |
下記の観察した物の動画集です。
(当社 デジタル顕微鏡,マイクロスコープ「科学のカメラ」で撮影)
こちらをクリックしたら、「 動画のページ 」に移動します。
・CCD素子面
 |
・CD盤トラックピッチ
 |
・土壌の虫
 |
・冷凍ほたての解凍液
 |
・砂利道の水
 |
・スイカの中の微生物
 |
・墨汁のブラウン運動
 |
・水道水の虫
 |
|
|
| |
| 機械性能
|
| |
| 支柱部にＺ軸付 |
粗動60mm移動可能、微動範囲±4mm １μのピント合わせにも対応 |
| ステージ |
Ｘ軸Ｙ軸移動量±5mm、上面は80×80mm透明アクリル板付 |
| カメラ |
CCD 1/4インチ ２６万画素 三脚用取付ネジ付 鏡機能切替スイッチ付 |
| 光 源 |
色ビー玉(白,赤,青,黄,緑)ゴムリングで押える。
(ケースのフタにスクリーンが貼り付けてあります) |
|
| |
| 倍率の確認方法
|
| |
落射照明の状態で、ステージ上にCD盤を置き、CD盤表面にピントを合せて下さい。
右記写真の様な映像がテレビに表示されましたら、「1.6μ」の幅が
テレビでは何ｍｍになっているかを
テレビに定規を当ててみて計測して下さい。
もし、定規で８ｍｍだった場合、
８÷0.0016mm=5000倍(映像倍率)
定規で計測した長さｍｍ ÷ 1.6μ ＝ 映像倍率
となります。
|
| |
| ミクロの世界を見て科学する
|
| |
・微粒子が多く集まると、なぜ暴れるのか？
・赤血球は、なぜ丸く くぼみ があるのか？
・菌は何で殺菌できるのか？
・無農薬野菜も腐敗すると微生物がいるのか？
|
| |
| 詳細な仕様、組立手順、接続手順は取扱説明書に記載
|
